法蘭球閥
型號：

法蘭球閥

型號：Q41F-16/25C/P/R

技術參數：

設計標準：GB/T12237 ASME B16.34
結構長度：GB/T 12221 ASME B16.10
法蘭標準：GB/T9113/JB/T 79 B16.5
試驗和檢驗：JB/T 9092 API598

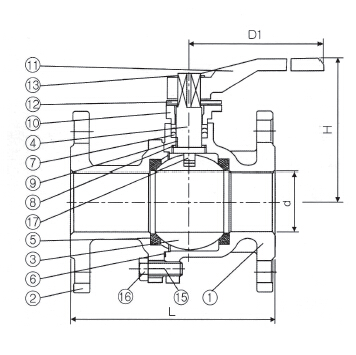

主要零部件材質

No. 零件名稱 材質 數量
（不銹鋼） （碳鋼）
1 本體 ZG1Cr18Ni9Ti（CF8） WCB 1
2 側蓋 ZG1Cr18Ni9Ti（CF8） WCB 1
3 球 ZG1Cr18Ni9Ti（CF8） ZG1Cr18Ni9Ti （CF8） 1
4 中軸 0Cr17Ni12Mo2（316） 0Cr19Ni9（304） 1
5 球墊 聚四氟乙烯（PTFE） 聚四氟乙烯（PTFE） 2
6 大薄片 聚四氟乙烯（PTFE） 石棉 1
7 填料 聚四氟乙烯（PTFE） 柔性石墨 1
8 小薄片 聚四氟乙烯（PTFE） 聚四氟乙烯（PTFE） 1
9 軸承 聚四氟乙烯（PTFE） 聚四氟乙烯（PTFE） 1
10 牛腩鎖片 ZG1Cr18Ni9Ti（CF8） ZG1Cr18Ni9Ti （CF8） 1
11 把手 QT450-10 QT450-10 1
12 定位片 0Cr19Ni9（304） 0Cr19Ni9（304） 1
13 C型扣環 0Cr19Ni9（304） 0Cr19Ni9（304）
14 螺栓 0Cr19Ni9（304） 35 2～4
15 螺栓 0Cr19Ni9（304） 35 4～12
16 螺帽 0Cr19Ni9（304） 35 4～12
17 防靜電裝置 0Cr19Ni9（304） 0Cr19Ni9（304） 1～2

主要外形尺寸

公稱通徑 L H D1
15 130 78 125
20 140 84 125
25 150 95 145
32 165 150 145
40 180 150 230
50 200 190 230
65 220 195 400
80 250 215 400
100 280 250 460
125 320 285 460
150 360 370 800
200 395 370 800
