型號：Z15H/W/X-10/16/25/40/64C/P/R
技術參數：
應用范圍：水、油、氣（ZATQ 不適用）
結構長度：GB/T 15188.3-94
螺紋規范：GB/T 7306.2-2000
檢查與試驗：GB/T 13927-92

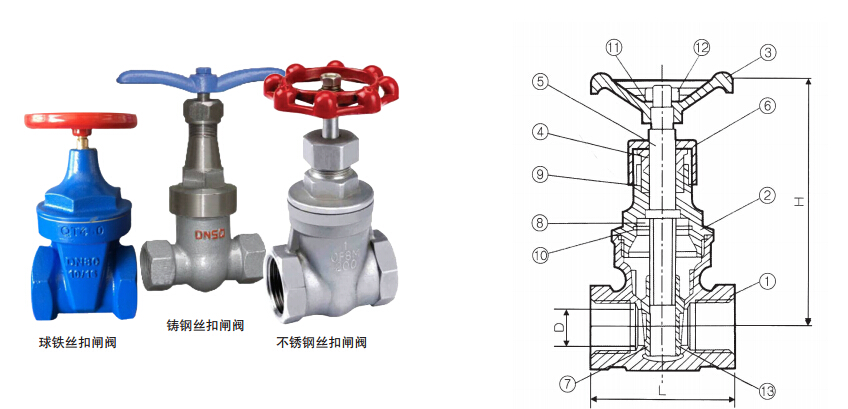

主要零部件材質
| No. | 零件名稱 | 材質 | |||
| （不銹鋼） | （碳鋼） | （鍛鋼） | （球磨） | ||
| 1 | 本體 |
ZG1Cr18Ni9Ti （CF8） |
WCB | WCB | HT450 |
| 2 | 上蓋 |
ZG1Cr18Ni9Ti （CF8） |
WCB | WCB | HT450 |
| 3 | 手動轉輪 | QT450-10 | QT450-10 | QT450-10 | QT450-10 |
| 4 | 牛腩 |
0Cr17Ni12Mo2 （316） |
2Cr13 | 2Cr13 | 35 |
| 5 | 中軸 |
0Cr17Ni12Mo2 （316） |
2Cr13 | 2Cr13 | HPb59-1 |
| 6 | 螺帽 | 0Cr19Ni9（304） | 35 | 35 | 35 |
| 7 | 閥瓣 |
0Cr17Ni12Mo2 （316） |
WCB+316 | WCB+316 | EPDM 橡膠 |
| 8 | 華司 |
0Cr17Ni12Mo2 （316） |
2Cr13 | 2Cr13 | 2Cr13 |
| 9 | 填料 |
聚四氟乙烯 （PTFE） |
柔性石墨 | 柔性石墨 | 柔性石墨 |
| 10 | 固定環 |
0Cr17Ni12Mo2 （316） |
2Cr13 | 2Cr13 | 2Cr13 |
| 11 | 銘牌 | 鋁板 | 鋁板 | 鋁板 | 鋁板 |
| 12 | 螺帽 | 0Cr19Ni9（304） | 35 | 35 | 35 |
| 13 | 密封面 |
0Cr17Ni12Mo2 （316） |
0Cr19Ni9 （304） |
0Cr19Ni9 （304） |
ZCuZn40Pb2 |
| 規格 | L | H | D1 | ||
| 不銹鋼 | 其他 | 球鐵 | 其它 | ||
| 1/2″ | 56 | 60 | 110 | 9.5 | 15 |
| 3/4″ | 61 | 65 | 120 | 12.7 | 20 |
| 1″ | 68 | 75 | 145 | 17.5 | 25 |
| 1-1/4″ | 74 | 85 | 155 | 23.8 | 32 |
| 1-1/2″ | 80 | 95 | 180 | 28.6 | 38 |
| 2″ | 92 | 110 | 205 | 36.5 |
50 |
