美、日標止回閥
型號：

美、日標止回閥



技術參數

（日標）：
設計標準：JIS B2074 B2084
結構長度：JIS B2002
法蘭標準：JIS B2212 B2214
試驗和檢驗：JIS B2003
 （美標）：
設計標準：API 6D
結構長度：ANSI B16.10
法蘭標準：ANSI B16.5
試驗和檢驗：API 598

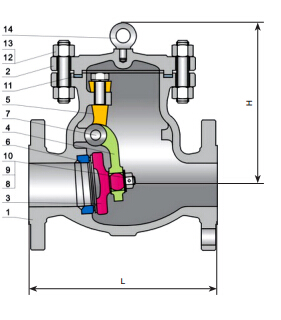

部件材質

序號

零件名稱

ASTM 材質

1

閥體

A216-WCB

A217-WC6

A352-LCB

2

閥蓋

A216-WCB

A217-WC6

A352-LCB

3

閥瓣

A105-CR13

A182-F11+HF

A350-LF2+CR13

4

搖桿

A216-WCB

A217-WC6

A352-LCB

5

掛鉤

A216-WCB

A217-WC6

A352-LCB

6

閥座

A105-CR13

A182-F11+HF

A350-LF2+CR13

7

銷軸

A276-420

A276-304

A276-420

8

墊片

碳鋼

A276-304

碳鋼

9

閥瓣螺母

碳鋼

A194-7

碳鋼

10

閥瓣螺栓銷

碳鋼

A276-420

碳鋼

11

閥蓋墊片

纏繞墊片 304

12

閥蓋螺栓

A193-B7

A193-B16

A320-L7

13

閥蓋螺母

A194-2H

A194-7

A194-4

14

吊環 2）

碳鋼

A276-304

A276-316

注釋：可根據不同的介質選用不同的材質。

外形尺寸（mm）


ANSI Class 150Lb

NPS 2 2? 3 4 6 8 10 12 14 16 18 20 24 26 28 30 36
L 203 216 241 292 356 495 622 699 787 864 978 978 1295 1295 1448 1524 1956
H 152 165 175 204 293 353 390 432 475 525 582 627 883 910 940 980 1220

ANSI Class 300Lb

NPS 2 2? 3 4 6 8 10 12 14 16 18 20 24 26 28 30 36
L 267 292 318 356 445 533 622 711 838 864 978 1016 1346 1346 1499 1594 2083
H 152 165 175 204 292 353 390 432 475 525 582 627 883 910 940 980 1220

10K

NPS 2 2? 3 4 6 8 10 12 14 16 18 20 24 26 28 30 32
L 203 216 241 292 356 495 622 698 787 864 978





H 165 175 190 215 265 320 365 415 460 495 550





20K

NPS 2 2? 3 4 6 8 10 12 14 16 18 20 24 26 28 30 32
L 267 292 318 356 444 533 622 711 838 864 978





H 190 205 220 245 295 330 420 480 535 585 615
