法蘭式硬密封蝶閥
型號：

法蘭式硬密封蝶閥

型號：D343H/W-16/25C/P/R


技術參數：

設計標準：GB/T12238 API609
長度：GB/T 12221 ASME B16.10
法蘭標準：GB/T9113/JB/T 79 B16.5
試驗和檢驗：JB/T 9092 API598


尺寸

DN

蝸輪 H

電動 H

手柄 H

L

50

265

232

240

108

65

275

256

250

112

80

280

413

255

114

100

300

413

275

127

125

315

425

300

140

150

325

460

310

140

200

395

549


152

250

420

603


165

300

500

630


178

350

530

690


190

400

570

732


216

450

600

798


222

500

680

830


229

600

750

960


267

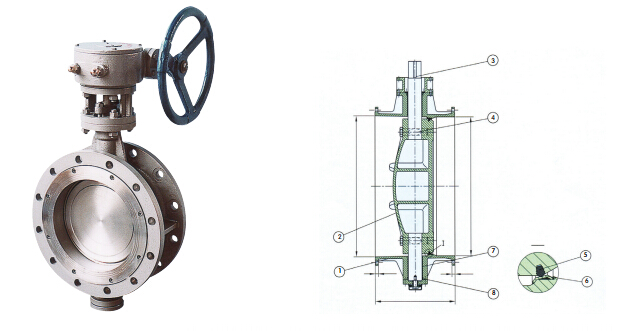

主要零部件材質

序號

名稱

材質

1

閥體

WCB、CF8、CF8M

2

閥瓣

WCB、CF8、CF8M

3

閥軸

WCB、CF8、CF8M

4

退拔銷

1Cr17Ni2

5

閥瓣密封圈

NR

6

閥座

0Cr19Ni9

7

軸承

ZCuA110Fe3

8

V 型橡膠密封圈

NBR

備注： 本公司有權于必要的時候修改其材質以提升產品質量或使 產品更合理化，不另行通知。
