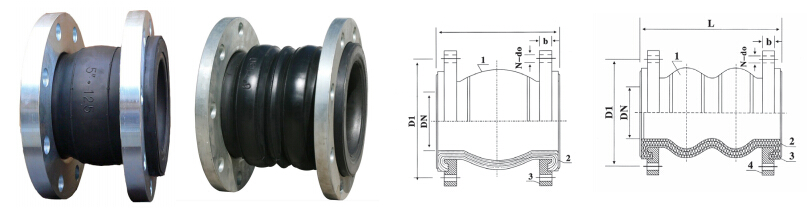

單、雙球體 / 可曲撓橡膠接頭
型號：RFJD/S

產品概述

該產品是我公司采用氣吹模具新工藝制造，系內膠層、增強層、中膠層、外膠層復合的球體和松套鍛打低碳鋼法蘭組成的產品。具有耐壓高、彈性好、位移量大、吸振降噪效果好，安裝方便等特點，可廣泛用于給排水、暖通空調、消防、壓縮機、造紙、制藥、船舶、水泵、風機等管道系統。

主要數據
項目 參數 等級
 0.25MPa
 0.6 MPa
 1.0 MPa
 1.6 MPa
 2.5 MPa
通用通徑
 1200-2800
 350-1200
 32-600
 32-300
 32-150
配用法蘭 MPa（kg●f/cm2 ）
 0.6（6）
 0.6（6）
 1.0（10）
 1.6（16）
 2.5（25）
工作壓力 MPa（kg●f/cm2）
 0.25（2.5）
 0.6（0.6）
 1.0（10）
 1.6（16）
 2.5（25）
爆破壓力 MPa（kg●f/cm2）
 0.75（7.5）
 1.8（1.8）
 3.0（30）
 4.8（48）
 7.5（75）
真空度 KPa（mmHg）
 19.9（150）
 33.2（250）
 53.5（400）
 86.7（650）
 100（750）
主要零件材料
序號
 部位
 材料
1
 主體
 極性橡膠
2
 內襯
 尼龍簾布
3
 法蘭
 低碳鋼

主要數據（單球）

DN
mm 		長度
mm 		法蘭厚度
b mm 		螺栓數
n 		螺栓孔直徑
d。mm 		螺栓孔中心
圓直徑D1mm 		軸向位移mm 橫向位移
mm 		偏轉角度
（a1+a2）°
伸長 壓縮
32 95 14 4 18 100 6 9 9 15°
40 95 16 4 18 110 6 10 9 15°
50 105 16 4 18 125 7 10 10 15°
65 115 18 4 18 145 7 13 11 15°
80 135 18 8 18 160 8 15 12 15°
100 150 20 8 18 180 10 19 13 15°
125 165 22 8 18 210 12 19 13 15°
150 180 22 8 22 240 12 20 14 15°
200 200 22 8 22 295 16 25 22 15°
250 230 26 12 22 350 16 25 22 15°
300 245 26 12 22 400 16 25 22 15°
350 255 26 16 22 460 16 25 22 15°
400 255 28 16 26 515 16 25 22 15°
450 255 28 20 26 565 16 25 22 15°
500 255 30 20 26 620 16 25 22 15°
600 260 34 20 26 725 16 25 22 15°
700 260 34 24 26 810 16 25 22 15°
800 260 34 24 30 920 16 25 22 15°
900 260 34 24 30 1020 16 25 22 10°
1000 260 34 28 30 1120 16 25 22 10°

主要數據（雙球）

DN
mm 		長度
mm 		法蘭厚度
bmm 		螺栓數
n 		螺栓孔直徑
d。mm 		螺栓孔中心
圓直徑>D1mm 		軸向位移mm 橫向位移
mm 		偏轉角度
（a1+a2）°
伸長 壓縮
50 165 16 4 17.5 125 30 50 45 40°
65 175 18 4 17.5 145 30 50 45 40°
80 175 18 8 17.5 160 30 50 45 40°
100 225 18 8 17.5 180 35 50 40 35°
125 225 20 8 17.5 210 35 50 40 35°
150 225 22 8 22 240 35 50 40 35°
200 325 22 8 22 295 35 60 35 30°
250 325 24 12 22 350 35 60 35 30°
300 325 24 12 22 400 35 60 35 30°
