對夾式蝶閥
型號：D71/371X

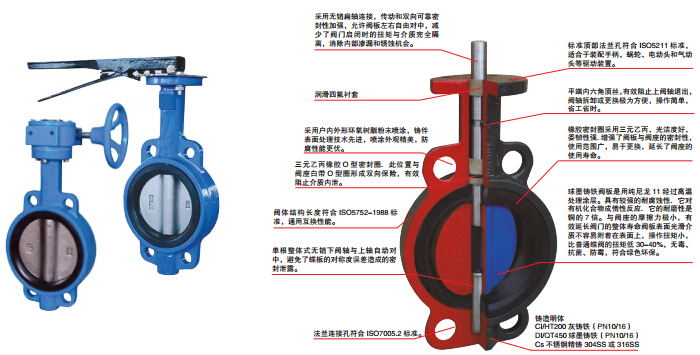

產品概述

D71/371X 對夾式蝶閥采用中線型設計，其閥門主要結構由閥體、閥瓣、閥座、閥桿及傳動操作機構等部件組成，閥座采用可脫卸構造，并可根據不同介質的物理化學特性，選用相應的耐高溫、耐低溫、耐腐蝕、耐光、耐老化材質。可廣泛應用于給排水、污水、建筑、空調、石油、化工、食品、醫藥、輕紡、造紙、水電、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。
主要技術參數
殼體試驗壓力 (MPa)
 1.5MPa、2.4MPa、3.0MPa
密封試驗壓力 (MPa)
 1.1MPa、1.76MPa、2.2MPa
外表噴涂
 環氧聚酯涂料、尼龍 11、烤漆、覆蓋性環氧樹脂
驅動形式
 手柄、蝸輪、電動、氣勤
適用溫度
 -35℃～ 350℃
適用介質
 水、鹽、酸、破、天然氣、空氣、醇類、油類等

主要零部件材料
名稱
 材質
 適用規格
閥體
 球墨鑄鐵
 50mm ～ 600mm
灰鑄鐵
 50mm ～ 600mm
鑄鋼
 50mm ～ 300mm
不銹鋼
 50mm ～ 300mm
鋁
 50mm ～ 300mm
閥板
 不銹鋼
 CF8 50mm ～ 600mm
不銹鋼
 CF8M 50mm ～ 600mm
球墨鑄鐵鍍鎳磷
 50mm ～ 600mm
球墨鑄鐵覆尼龍
 50mm ～ 600mm
鋁青銅
 50mm ～ 600mm
閥桿
 不銹鋼410
 50mm ～ 600mm
不銹鋼 316
 50mm ～ 600mm
不銹鋼 304
 50mm ～ 600mm
碳鋼鍍鎳磷
 50mm ～ 600mm
閥座
 丁睛橡膠NBR
 50mm ～ 600mm
乙丙橡膠 EPDM
 50mm ～ 600mm
氟橡膠VITON
 50mm ～ 600mm
硅橡膠 SEP
 50mm ～ 600mm
耐熱 EPDM
 50mm ～ 600mm
耐磨 EPDM
 50mm ～ 600mm
PTFE
 50mm ～ 600mm

閥座
 密封副材質
 適用溫度
 介質類型及適用程度
 突出特性
淡水
 海水
 鹽類
 強堿
 弱堿
 強酸
 弱酸
 天然氣
 醇類
 空氣
 蒸汽
 油盤
 食品
丁腈
 -12℃一 82℃
 A
 A
 A
 B
 A
 D
 B
 A
 C
 A
 D
 A
 B
 耐油
三元乙丙
 -35℃一 135℃
 A
 A
 A
 A
 A
 C
 A
 B
 B
 A
 A
 C
 A
 耐老化
耐腐蝕三元乙丙
 -23℃一 135℃
 A
 A
 A
 A
 A
 A
 A
 B
 B
 A
 A
 C
 A
 耐腐蝕、耐老化
氟橡膠
 -23℃一 135℃
 A
 A
 A
 A
 A
 C
 A
 A
 C
 A
 A
 A
 A
 耐高溫、耐腐蝕
聚四氟乙烯
 -10℃一 150℃
 A
 A
 A
 C
 A
 A
 A
 A
 A
 A
 A
 A
 A
 耐腐蝕、耐高溫
閥板
 球鐵電鍍
 -30℃一 350℃
 B
 D
 C
 D
 C
 D
 C
 B
 A
 B
 A
 A
 C
 耐熱
球鐵尼龍復層
 -30℃一 100℃
 A
 A
 A
 A
 A
 D
 A
 A
 C
 A
 D
 A
 A
 A A 抗蝕、耐磨、減摩
鋁青銅
 -273℃一 232℃
 A
 B
 C
 D
 C
 D
 B
 A
 A
 A
 A
 A
 C
 耐熱、耐腐蝕
不銹鋼
 -268℃一 316℃
 A
 B
 C
 C
 B
 C
 A
 A
 A
 A
 A
 A
 A
 耐高溫、耐腐蝕

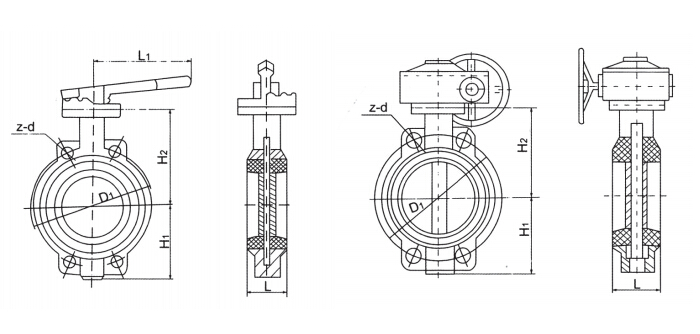

主要外形連接尺寸（手柄)
DN
 L
 L1
 D1
 H2
 H1
 Z-d
 n-M
50
 45
 250
 125
 88
 64
 4-Φ18
 4-M16
65
 51
 250
 145
 115
 80
 4-Φ18
 4-M16
80
 52
 250
 160
 130
 85
 4-Φ18
 4-M16
100
 58
 250
 180
 150
 110
 4-Φ18
 4-M16
125
 58
 280
 210
 170
 127
 4-Φ18
 4-M16
150
 58
 280
 240
 185
 140
 4-Φ22
 4-M20
200
 65
 280
 295
 215
 175
 4-Φ22
 4-M20

（蝸輪）（單位：mm）
DN
 L
 D1
 H2
 H1
 Z-d
 n-M
150
 58
 240
 185
 140
 4-Φ22
 8-M20
200
 65
 295
 215
 175
 4-Φ22
 8-M20
250
 70
 350
 245
 206
 4-Φ22
 12-M20
300
 80
 400
 285
 242
 4-Φ22
 16-M20
350
 85
 460
 305
 265
 4-Φ22
 16-M20
400
 95
 515
 357
 308
 4-Φ22
 16-M20
450
 125
 565
 385
 330
 4-Φ26
 20-M24
500
 139
 620
 450
 350
 4-Φ26
 20-M24
600
 159
 725
 510
 410
 4-Φ30
 20-M27
700
 168
 840
 550
 480
 4-Φ30
 20-M27
